Описание:

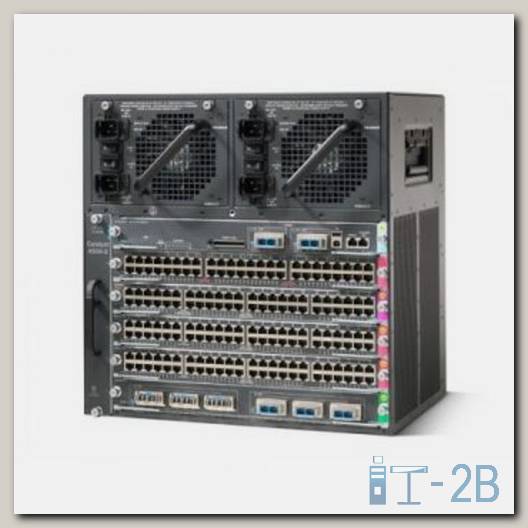

Серия коммутаторов Сatalyst 4500E - семейство модульных корпоративных коммутаторов 3-го уровня c большим разнообразием моделей и высокой гибкостью конфигурирования.
Семейство Cisco Catalyst 4500Е является развитием проверенной серии 4500 с расширенным функционалом и повышенной пропускной способностью. Коммутаторы 4500Е поддерживают как старые, так и новые (с индексом Е) Line Cards семейства 4500, а также супервизоры и блоки питания от серии 4500.
Серия коммутаторов Cisco Catalyst 4500E является дальнейшим развитием серии коммутаторов Catalyst 4000. Устройства серии Catalyst 4500E обеспечивают неблокируемую коммутацию на уровнях L2/3/4 с огромным выбором функций для построения мультисервисных сетей, а также функций по обеспечению резервирования. Серия Catalyst 4500E состоит из следующих типов шасси: Catalyst 4510R-E (10 слотов), Catalyst 4507R-E (7 слотов), Catalyst 4506-E (6 слотов), Catalyst 4503-E (3 слота). Все типы шасси обладают возможностью резервирования источников питания, интеграции inline-power для IP-телефонии, программных и аппаратных функций реализации отказоустойчивости. Ко всему прочему, шасси: Catalyst 4510R-E и Catalyst 4507R-E обладают возможностью резервирования модуля супервизора.
Преимущества оборудования Cisco Catalyst серии 4500-E:
- Максимальная защита инвестиций: Обратная совместимость, легкость модернизации управляющего модуля, расширение возможностей на всех портах
- Высокая доступность: Отказоустойчивость аппаратного и программного обеспечения сокращает плановые и внеплановые простои сети
- Легкость в использовании и управлении: Web-интерфейс управления позволяет централизованно настраивать оборудования, упрощая его эксплуатацию
- Комплексная система безопасности: Развитые средства безопасности позволяют воспрепятствовать краже информации и ограничить масштабы ущерба от воздействия различных вирусов и червей
- Питание устройств по витой паре: Передача по витой паре до 30 Вт позволяет обеспечить работу новейших мощных конечных устройств
- Масштабируемость: Неблокируемая система с возможностью обработки до 250 млн. пакетов/с независимо от числа подключенных расширенных сервисов
- Гибкость развертывания: Эта серия предлагает богатый выбор шасси, высокопроизводительных модулей управления, линейных карт и источников питания
Общие характеристики семейства Cisco Catalyst 4500-Е:
- Шасси на 3, 6, 7 и 10 слотов под супервизоры и Line Cards,
- До 384х 10/100/1000 PoE портов или до 34х 10 GbE портов,
- Общая пропускная способность 320 Gbps или 250 mpps, до 24 Gbps на слот,
- Одновременная поддержка протоколов IPv4 и IPv6,
- Модели на 7 и 10 слотов поддерживают избыточность супервизоров.
Характеристики
| Part Number | WS-C4506E-S6L-2800 |
| Тип | Switch - 96 ports - L4 - managed - with Cisco Catalyst 4500 Supervisor Engine 6L-E, 2x Cisco Line Cards (WS-X4648-RJ45V+E) |
| Порты | 96 x 10/100/1000 + 4 x SFP |
| Соответствие стандартам | NEBS level 3, FCC Class A certified, EN 60950, EN 61000-3-2, EN55022, VCCI Class A ITE, IEC 60950, EN 61000-3-3, EN55024, EN55022 Class A, UL 60950, EN50082-1, CSA 22.2 No. 60950, EN 61000-6-1, ACA TS001, AS/NZS 3260, FCC Part 68, AS/NZ 3548 Class A, JATE, ICES-003 Class A, CS-03, FCC CFR47 Part 15, EN300-386 |
| Слоты расширения | 6 (total) / 3 (free) x expansion slot 1 CompactFlash Card |
| Особенности | Modular design, layer 2 switching, power over Ethernet (PoE), trunking, VLAN support, IGMP snooping, traffic shaping, Broadcast Storm Control, IPv6 support, Multicast Storm Control, DHCP snooping, Dynamic Trunking Protocol (DTP) support, Port Aggregation Protocol (PAgP) support, Access Control List (ACL) support, Quality of Service (QoS), Jumbo Frames support, PoE+ |
| Рабочий диапазон влажности | 10 - 90% |
| Минимальная рабочая температура | 32 |
| Power Consumption Operational | 2.8 kW |
| Протокол удаленного управления | SNMP 1, SNMP 2, RMON 1, RMON 2, RMON 3, RMON 9, Telnet, SNMP 3, SSH, SSH-2 |
| Тип корпуса | Rack-mountable - 10U |
| Блок питания | Internal power supply - hot-plug |
| Интерфейсы | 96 x 1000Base-T - RJ-45 1 x console - RJ-45 - management 1 x 1000Base-T - RJ-45 - management 4 x SFP (mini-GBIC) |
| Комплект для монтажа | Included |
| Индикаторы состояния | Port status, power, status of modules |
| Приблизительная глубина | 12.5 in |
| Протокол маршрутизации | RIP-1, RIP-2, EIGRP, static IP routing, MLDv2, MLD |
| Authentication Method | Secure Shell (SSH), RADIUS, TACACS+, Secure Shell v.2 (SSH2) |
| Power Redundancy Scheme | 1+1 (with optional power supply) |
| Программное обеспечение | Cisco IOS LAN Base |
| Объем ОЗУ | 512 MB (installed) / 1 GB (max) - SDRAM |
| Максимальная рабочая температура | 104 |
